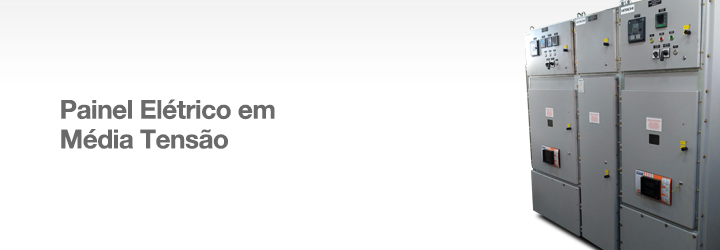

Painel Elétrico em Média Tensão
• Cubículos certificados conforme a NBRIEC 62271-200
• Respeitando sempre as diretrizes e recomendações da NR-10
Principais Aplicações:
• Cubículos Primários de Proteção e Seccionamento;• Cubículos Secundários de Proteção, Controle e Seccionamento;
• CCM – Centro de Controle de Motores;
• Cubículos de Proteção de Surto e Neutro de Gerador;
• Cubículos de Despacho;
• Cubículos de Proteção;
• Cubículo de Distribuição e Interligação;
• Cabine Primária:.
• Outras aplicações sob consulta.
Principais Características:
• Classe de tensão: 7,2 / 17,5 / 24 / 36kV• Corrente Nominal até 4000A;
• Corrente de Curto-Circuito Nominal de até 40kA;
• Corrente de Curto-Circuito de Pico de até 104kA;
• Grau de proteção: IP-3X/4X (abrigado) e IP-54/65 (ao tempo) – IP-2X com a porta fechada e entre compartimentos;
• Classificação Contra Arco Elétrico – IAC-AFLR – até 40kA;
• Disjuntor à vácuo ou SF6;
• Isolação à ar;
• Compartimentação LSC2A-PI (compacto) / LSC2B-PM (metal-clad) / LSC1 (metal encloused);
• Outras características sob consulta.

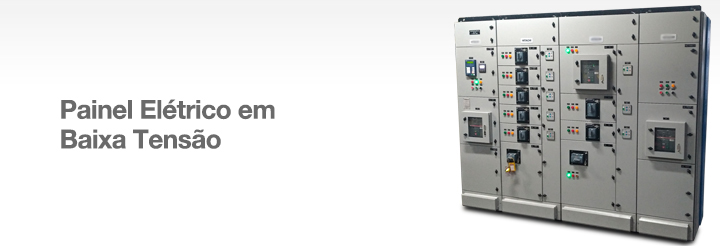

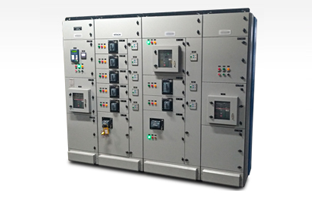

Painel Elétrico em Baixa Tensão
• Painéis certificados conforme a norma NBRIEC 61439
• Certificação à Prova de Arco Interno - Opcional o atendimento a IEC/TR 61641
• Respeitando sempre as diretrizes e recomendações da NR-10
Principais Aplicações:
• CCM – Centro de Controle de Motores – Fixo ou Extraível;• Painel de Distribuição de Cargas;
• Painel de Inversores de Frequência (Drivers);
• Painel de Proteção e Controle;
• Painel de Automação e Comando;
• Painel de Bombas;
• Painel de Banco de Capacitores (Correção de FP);
• Quadros de Distribuição;
• Quadros de Iluminação e Tomadas;
• Painel Retificador e Carregador de baterias;
• Outras aplicações sob consulta.
Principais Características:
• Corrente Nominal até 6300A;• Corrente de Curto-Circuito Nominal de até 85kA;
• Corrente de Curto-Circuito de Pico de até 187kA;
• Grau de proteção: IP-31/40/42/54/65 e IP-2X com as portas abertas;
• Certificação contra Arco Elétrico até 65kA – 300ms;
• Forma construtiva 1 até 4b;
• Compartimentos fixos ou gavetas extraíveis;
• Outras características sob consulta.

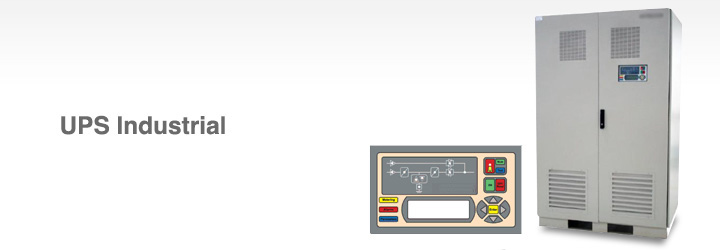

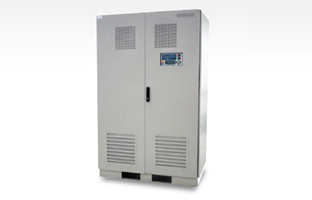

UPS Industrial
Principais Características:
• Ciclo de vida superior a 20 anos;• Altíssima confiabilidade: todos os testes funcionais são realizados individualmente, conforme norma IEC;
• Tecnologia de controle DSP (Digital Signal Processing);
• Retificador baseado em tiristores à 6 ou 12 pulsos , ponte completa, controlado por fase ;
• Arquitetura Singela (Stand Alone) ou Paralela Redundante Ativa;
• Desenhada para operar em ambientes agressivos (45 ºC em 24x7), sem afetar a vida útil;
• Aderente às principais normas internacionais: Segurança (IEC 62040-1), desempenho e certificação do produto IEC 62040-3) e compatibilidade eletromagnética (IEC 62040-2). (Correção de FP);

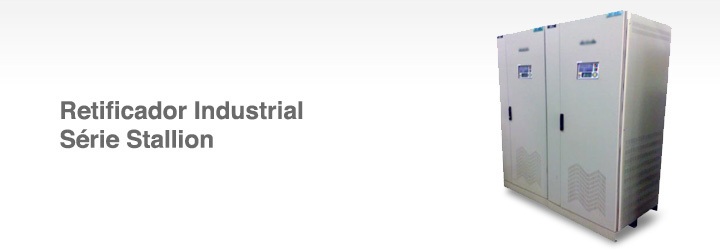

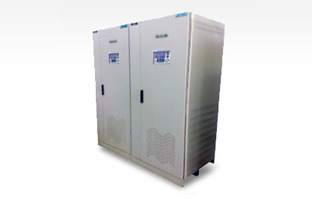

Retificador Industrial - Série Stallion
Principais Características:
• Tecnologia de controle DSP;• Retificador tiristorizado;
• Arquitetura Singela ou Paralela;
• Comunicação de dados via fibra óptica;
• Compatível com bateria selada e VRLA;
• Três modos de carregamento:
1. Auto float/boost 2. Manual
float/boost
3. Modo boost com temporização
• Registro de 999 eventos;
• Limitadores de corrente de carga e bateria independentes;
• Gerenciamento inteligente de baterias.

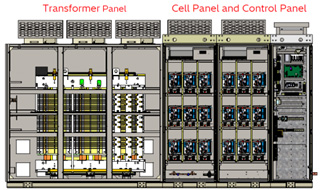

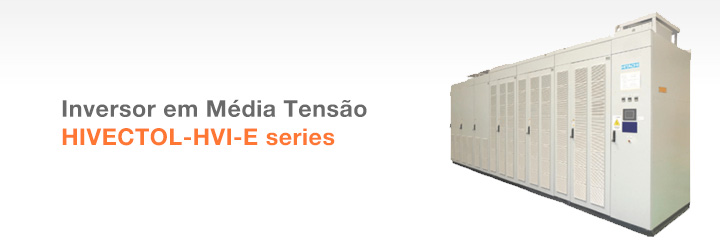

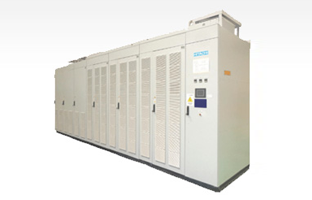

Inversos em Média Tensão - Série HIVECTOL-HVI
Recursos:
• Frequência: 50/60 Hz +/-5%;• Tensão de entrada: 3 / 3,3 / 4,16 / 6 / 10 / 11kV - +/- 10% da tensão nominal;
• Queda de tensão: Pode continuar a operar até 70% da tensão nominal;
• Corrente Nominal: até 772A;
• Potência Máxima: 4400kVA (3,3kV) / 5560kVA (4,16kV) / 8800kVA (6,6kV) / 14700kVA (11kV);
• FP Entrada: melhor que 0,95;
• Controle do motor – método de controle: Controle vetorial robusto sem sensor (Controle vetorial de malha aberta/malha fechada);
• Faixa de frequência: 1~100% da velocidade;
• Precisão: +/-0,5% da velocidade (+/-0,1% com gerador de pulsos opcional);
• Sobrecarga: 110% por minuto;
• Temperatura ambiente: 0~50° C;
• Umidade relativa: 40~95%;
• Altitude: <1.000 m acima do nível do mar;
• Vibração: <0,98 m/s².
Principais características:
• Alta eficiência de 97%;• Temperatura de operação de 50 °C;
• Baixo valor de Dv/Dt inferior a 1500 V/µs;
• Corrente Nominal: até 772A;
• Alta frequência de comutação de 3,3 kHz, resultando em forma de onda senoidal na saída;
• Dois circuitos patenteados para aumentar a confiabilidade (pré-carga e comutação cíclica);
• Não danifica a rede de entrada, em conformidade com a norma IEEE 519;
• Controle vetorial robusto sem sensores;
• Dispositivos IGBT de baixa tensão - Fácil manutenção;
• Reinício automático garante menor perda de produção;
• Temperatura ambiente: 0~50° C;
• Umidade relativa: 40~95%;
• Altitude: <1.000 m acima do nível do mar;
• Gera o torque necessário para cargas críticas;
• Gerenciamento térmico eficiente no inversor, ajudando a reduzir a necessidade de ar condicionado;
• Flexibilidade na faixa de velocidade de operação.

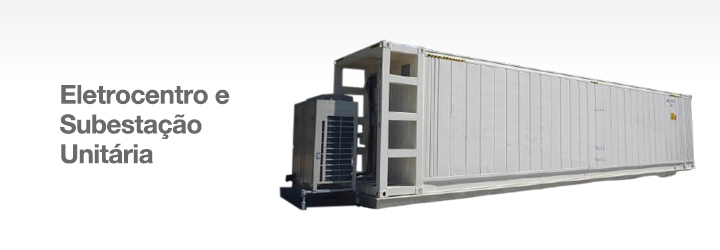

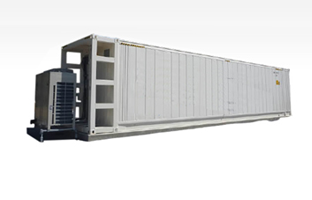

Eletrocentros e Subestação Unitária
Os Eletrocentros (E-House) são salas elétricas prontas para a instalação “plug-and-play”, completamente testadas em fábrica, com as seguintes vantagens:
• Traz flexibilidade para as instalações elétricas;
• Otimiza o cronograma de implantação do sistema;
• Fabricadas conforme a necessidade do cliente / instalação;
• Podem ser fabricadas nas mais diversas aplicações: baixa ou média tensão e unidades de transformação integradas;
• Podem ser utilizadas para sistema de armazenamento de energia, com baterias de íons de lítio ou sódio-níquel.
Projetadas segundo as normas elétricas e de segurança, com possibilidade de ambiente totalmente monitorado e controlado, com controle de acesso e controle de temperatura e pressão, tecnologia avançada no sistema de combate a incêndio.
A subestação unitária é a uma solução integrada, envolvendo uma unidade de transformação e suas respectivas conexões, em baixa e em média tensão.
Possui diversas variações e possibilidades, como:
• Solução Compacta para aplicações indoor ou outdoor, como todos os equipamentos acoplados mecânica e eletricamente em uma única estrutura;
• Solução de grande porte, com as conexões entre as unidades através de cabos ou duto de barras;
• Podem ser elevadoras ou rebaixadoras;
• Podem ser fabricadas no formato de SKID’s, atualmente muito aplicado em geração solar.

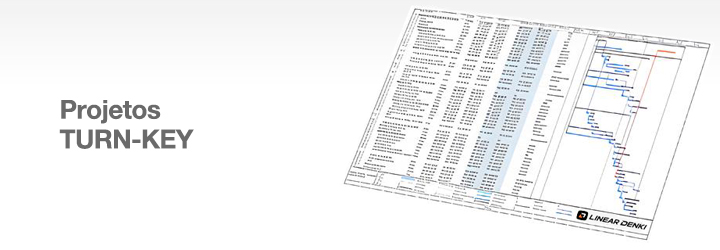

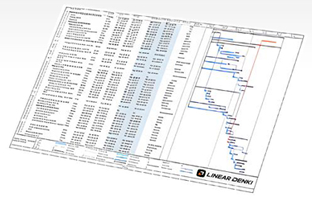

PROJETOS TURN-KEY
Projetos executados na modalidade “chave na mão”.
• Projeto Executivo Completo;
• Estudos de Engenharia;
• Instalação;
• Comissionamento;
• Startup;
• Supervisão, Coordenação e Gerenciamento para fornecimentos de projetos.
Principais Clientes (ENERGIA)
• GERDAU AÇO MINAS – Siderurgia – Unidade Ouro Branco
• GERDAU AÇO MINAS – Siderurgia – Unidade Miguel Burnier
• GERDAU AÇO MINAS – Siderurgia – Unidade Itabirito
• GERDAU AÇO MINAS – Siderurgia – Unidade Pindamonhangaba
• USIMINAS – Siderurgia – Unidade Ipatinga
• HITACHI ENERGY – Energia – Equipamento
• NEOENERGIA – Energia – Renováveis
• NEOENERGIA – Energia – Transmissora
• ISA CTEEP – Energia – Transmissora
• CPFL-T – Energia – Transmissora
• ELECNOR BRASIL – Construção – Elétrica e Civil
• CONSTRUSOL – Construção – Elétrica e Civil
• CARAMURU – Construção – Elétrica e Civil
• PROGEN – Construção – EPC
• HISA – Hitachi South America – Soluções
